產品概述

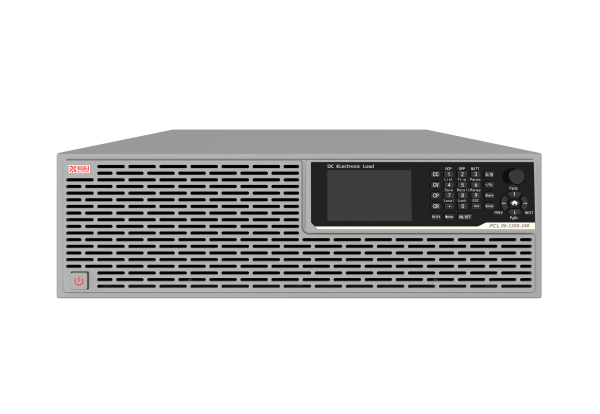

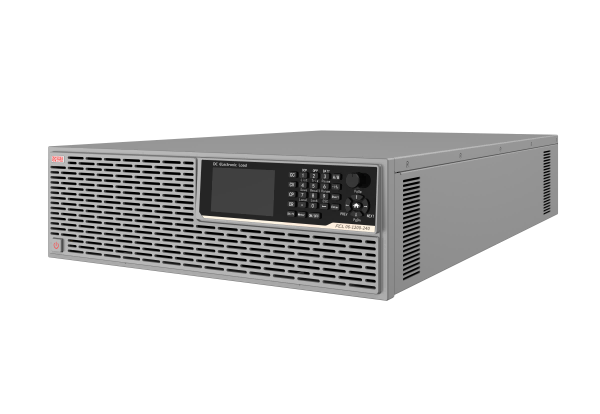

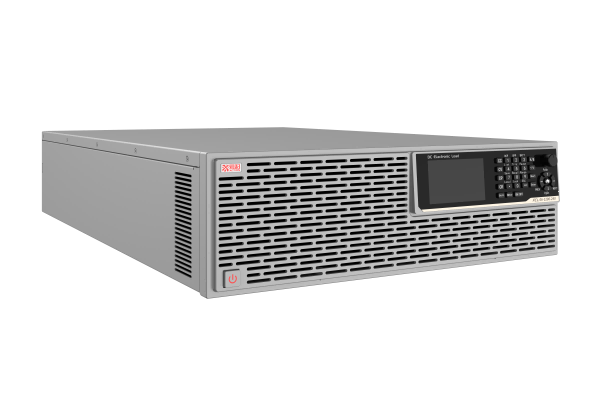

PCL系列直流電子負載主機外觀

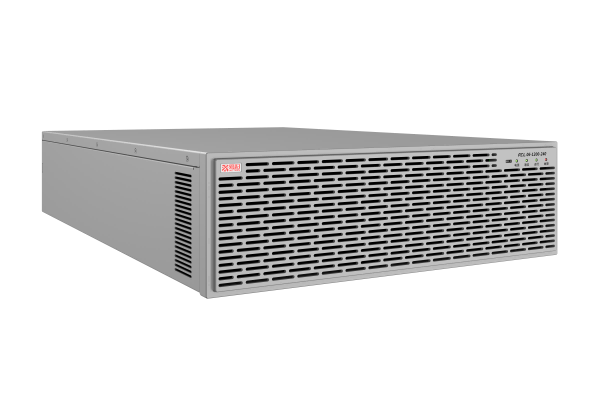

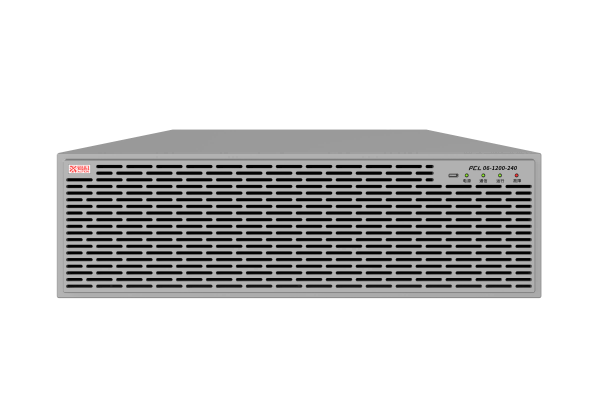

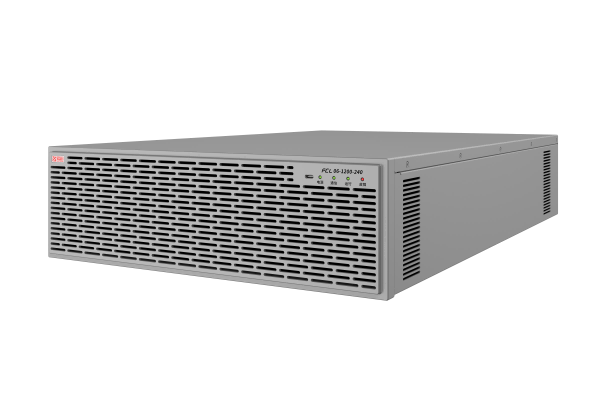

PCL系列直流電子負載從機外觀

     PCL系列直流電子負載是一款集高精度、高性能、高功率密度于一體的大功率直流電子負載，具備實時動態響應與穩定可靠的負載模擬能力，能滿足電源及電池產品嚴苛的測試需求。其具有行業率先的功率密度，單獨的高精度測量系統，良好的行業負載適應性。

    PCL系列產品除了基本的恒電流，恒電壓，恒電阻，恒功率模式外，還包含各種模式動態負載模擬，短路測試、序列編程功能等。內置函數發生器功能，并支持正弦波、矩形波、三角波等電流波形。

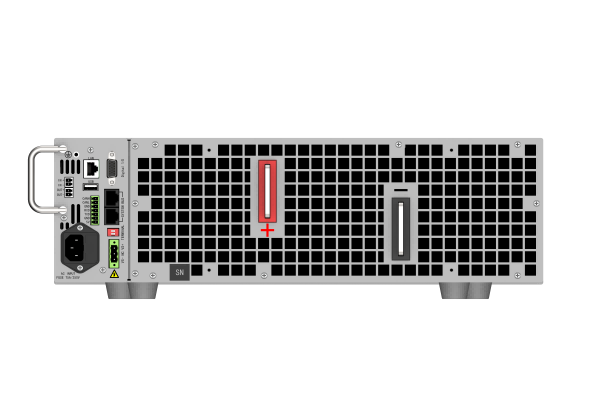

    PCL 系列產品后面板配置的CAN_FD 接口，RS232 接口，GPIB 接口以及以太網接口可遠程操控本產品，也可使 用模擬接口調控。

   主要特點

   超高功率密度：單模組3U/6kW

   單機支持2-6kW, 功率可擴容至600kW 工作電壓：0-150V/0-600V/0-1200V

   工作電流：單機高達2400A 支持模組間主/從并聯調控

   超高量測精度：電壓0.025%+0.025%F.S.

   電流0.05%+0.05%F.S.

   500kHz 高速電壓、電流采樣率

   支持CC、CV、CP、CR、CV-CC、CR-CC、CV-CR    等多種工作模式 30kHz 高速動態模式及動態掃描模式

   支持序列測試、放電測試、OCP/OPP  測試、模擬短路功能 瞬間2倍過功率帶載能力

   支持模擬量輸入調控電流以及電流輸出監控，電流調控頻率高達20kHz 多檔位CV 環路速度可調，匹配不同電源

   保護功能：支持過電壓，過電流，過功率，過溫度，風扇保護功能以及反接報警功能

   支持LAN、RS232、CAN_FD通訊接口，選配GPIB通訊接口

   支持特殊波形(正弦波、鋸齒波、三角波等)電流測試(選配)

   支持MPPT 最大功率追蹤功能(選配)

   產品優勢

   ■ 超高功率密度

     單模組3U/6kW,  電子負載采用緊湊型3U(13.3 厘米高)模組設計，單模組功率高達6kW,  節省設備空 間，適用于高功率密度需求的測試場景(如電動汽車電池包、大功率電源測試),同時支持多模組堆疊擴展，靈活 適配不同規模的測試系統。

   ■ 高動態電流響應，達到20μs,20kHz  動態模式

   ■ 超高量測精度：電壓0.025%+0.025%F.S., 電流0 .05%+0 .05%F.S.

     電壓與電流測量精度達行業率先水平，適用于精密電源校準、醫療設備供電測試等高精度場景，確保測試數據 的公信度與可追溯性。

   ■ 500kHz  高速電壓、電流采樣率

     高達500kHz的實時采樣率，可準確捕捉納秒級瞬態波形(如DC-DC 電源開關噪聲、鋰電池脈沖充放電特 性),為動態性能分析與故障診斷提供高分辨率數據支持。

   ■ 30kHz 高速動態模式及動態掃描模式

     支持30kHz 高速負載切換，模擬突發變化的負載工況(如新能源汽車電機調控器動態響應測試);動態掃描模 式可自動遍歷負載參數，加速驗證設備在全工況下的穩定性。

   產品功能

  ■ 500kHz  高速電壓、電流采樣率

    高達500kHz的實時采樣率，可準確捕捉納秒級瞬態波形(如DC-DC 電源開關噪聲、鋰電池脈沖充放電特 性),為動態性能分析與故障診斷提供高分辨率數據支持。

  ■ 30kHz 高速動態模式及動態掃描模式

     支持30kHz 高速負載切換，模擬突發變化的負載工況(如新能源汽車電機調控器動態響應測試);動態掃描模 式可自動遍歷負載參數，加速驗證設備在全工況下的穩定性。

  ■ 支持模組間主/從并聯調控

     通過主/從模式智能協調多臺模組并聯工作，實現功率動態分配與負載均衡，支持冗余備份功能，確保高可靠 性的大功率測試系統(如數據中心電源集群測試)。

  ■ 30kHz 高速動態模式及動態掃描模式

     支持30kHz 高速負載切換，模擬突發變化的負載工況(如新能源汽車電機調控器動態響應測試);動態掃描模 式可自動遍歷負載參數，加速驗證設備在全工況下的穩定性。

  ■ 序列測試、放電測試、OCP/OPP  測試、模擬短路功能

     序列測試：預編程多步驟測試流程，自動化執行復雜測試任務(如電源啟動時序驗證)。

    放電測試：精確操控電池/電容放電過程，記錄容量與效率數據。

    OCP/OPP 測試：驗證過流、過功率保護功能，確保被測設備安全性。

    模擬短路：瞬時短路測試，檢驗設備故障保護機制(如保險絲熔斷時間)

   ■ 瞬間2倍過功率帶載能力

     短時承受2倍額定功率(如12kW 模組支持24kW/ 百毫秒脈沖),用于測試電源瞬時過載能力(如服務器電源啟 動浪涌)或驗證保護電路響應速度。

   ■ 保護功能

     包括OPP ( 過 功 率 ) ,OVP (過壓報警) ,OCP  (過電流保護) ,OTP  (過溫度保護) ,FAN FAULT  (風扇故 障 ) ,LOAD/SENSE   REV (反向報警),Sensor  FAULT (溫度傳感器故障)等功能；

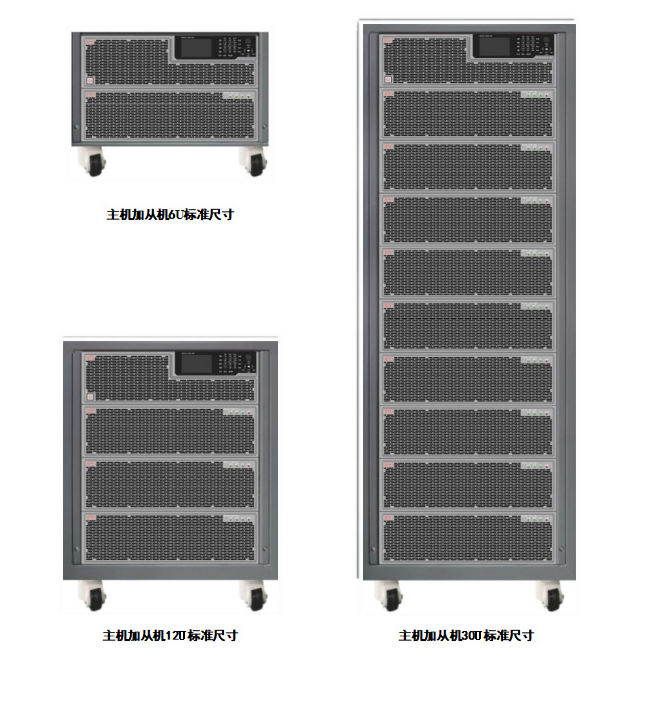

   ■ 數字并聯系統

      PCL 系列產品配備了高速數字并聯系統，能將多達100臺產品組合成一個完整的系統，形成高達600kW 的總功 率。并聯之后的系統仍然能達到單機的性能標準。

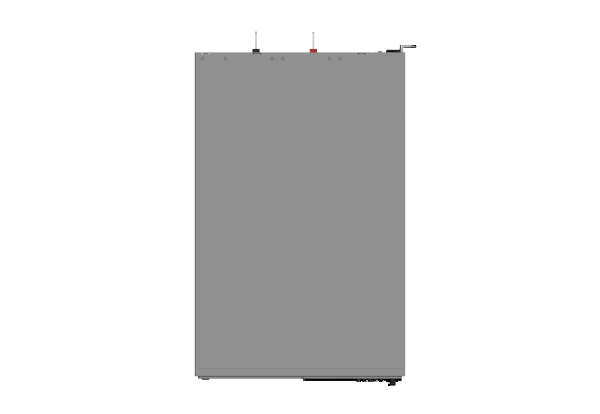

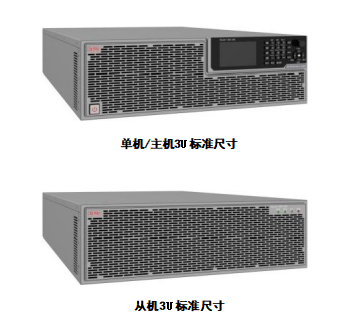

  產品外觀

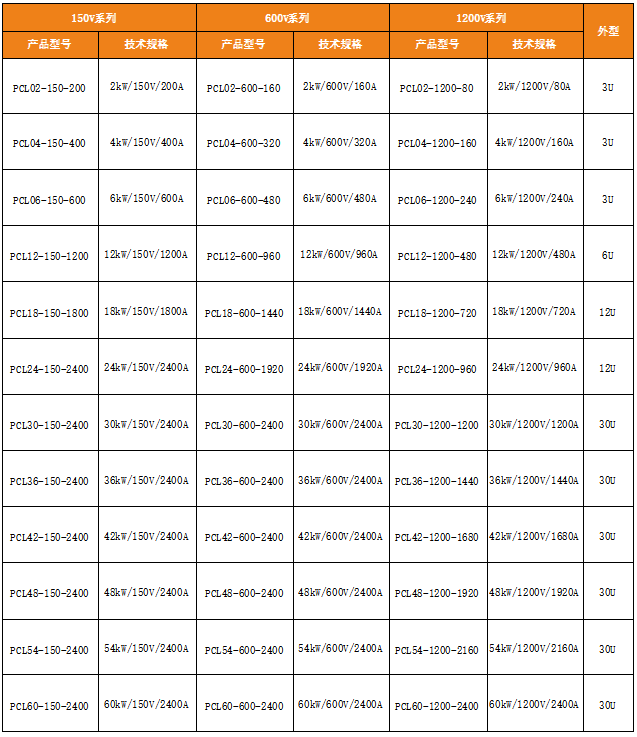

  產品型號

  應用領域

   電池儲能            戶外儲能、電池測試，測試驗證中心、實驗室。

   新能源汽車        直流充電樁、V2X、 車載充電機OBC/BOBC  的負載特性模擬。

   電力電子           不間斷電源UPS、家電電器、電氣元件的特性模擬及負載特性模擬。

   生產質量操控    集成于FCT/EOLATE 系統中，迅捷完成生產測試；高速，高精度的電壓、電流量測，效高的操控出貨產品質量。

   維修故障診斷    利用電子負載整體的模式功能迅捷復現，排查故障點；維修后全范圍功能驗證。

   產線ATE            產線產品標定、出廠檢測的功能特性模擬及負載特性模擬。
