產品概述

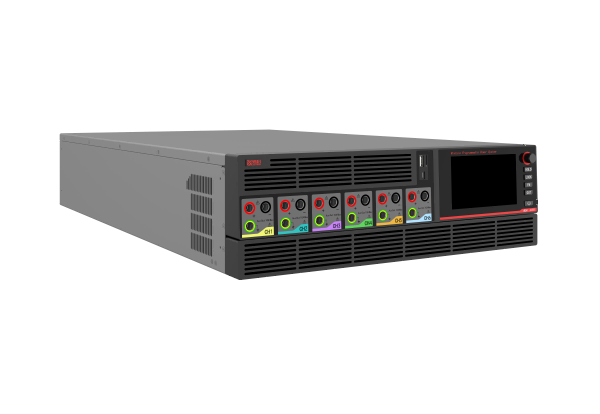

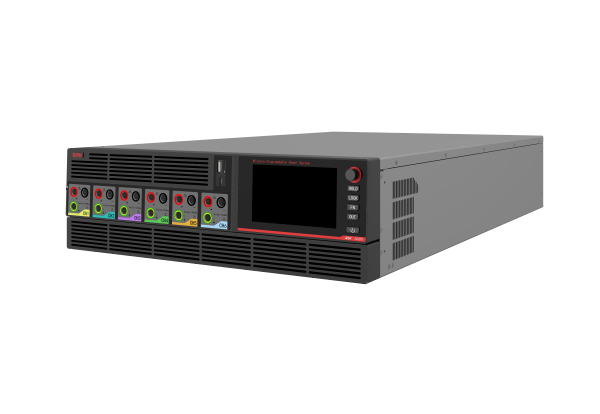

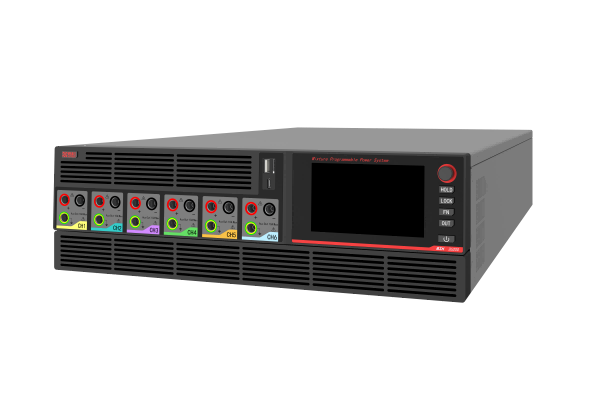

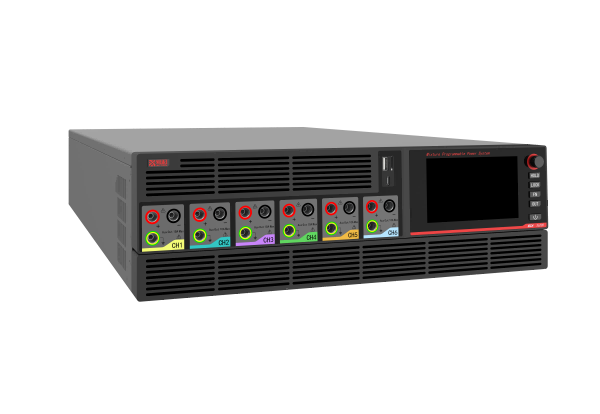

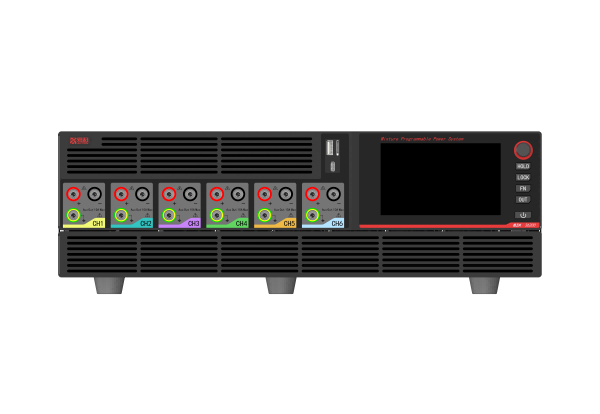

MIX系列多通道組合式可編程電源系統產品外觀

       MIX系列多通道組合式可編程電源系統是一款創新設計的電源供應系統，專為滿足實驗室、研發中心及工業自動化測試領域?qū)Ω呔取⒍喙δ茈娫葱枨蠖O(shè)計。該系統采用模塊化設計理念，允許用戶根據實際需求靈活配置交流（AC）模塊和直流（DC）模塊，實現高效、靈活的電源解決方案。廣泛應用于微逆、微儲、便攜式儲能、家電產品、工業電子等產品的開發和運用。

   產品特點

   1、混合多通道設計，交直模塊靈活選擇

         3U 體積內6通道混合接口設計，可自主配置AC、DC 模塊，插拔式安裝便捷，可滿足AC/AC、AC/DC、DC/AC   和DC/DC 常見拓?fù)錅y(cè)試。

    2、自 動 識 別 配 置 模 塊 屬 性

         AC/DC 模塊更換后，開機系統即刻自動識別電源模塊屬性。

    3、便 捷 輸 出

        前面板：6通道均支持10A以內香蕉插頭連接。

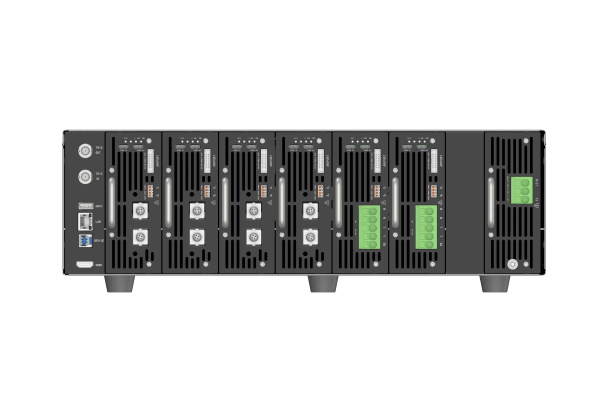

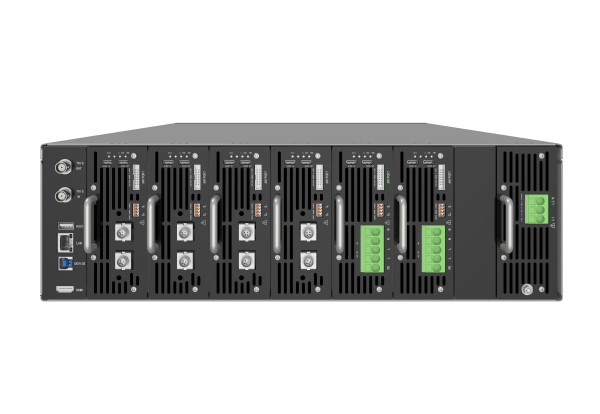

        后面板：6通道均支持直流60A,交流16A連接。

    4、豐富的通訊接口

        內 置USB、LAN、選 配RS232/RS485 多種通信接口，支持SCPI/MODBUS 命令集，便于集成至自動化測試系統中， 實現遠程控制與監控。

    5、Web遠程監控與控制

         支持Web 控制功能，使用通用瀏覽器可實現電源的控制和監控。

   6、高精度測試

       采用先進數字控制技術，提供高精度、低紋波的電壓和電流輸出，確保測試結果的準確性。

    7、按需配置，靈活采購

       可根據不同的被測品容量進行模塊靈活采購，以適應不同的測試需求。

    8、多場景靈活適配

    產品功能/MIX交流模塊

    1、靈活的交流輸出配置

         單獨的單相交流輸出模塊，既可并機擴容，還可將 2個或3個模塊的N 線(中性線)進行短接，構建出多 樣的供電系統架構。

    2、精確的量測功能

        MIX交流模塊具備精確的電壓、電流測量精度，內置諧 波分析功能具有100次@50Hz/60Hz的分析能力，諧波擴展至100次@40Hz-70Hz,仍具有良好的輸出精度。

    3、多種輸出模式

        具備AC、DC、AC+DC、DC+AC 四種輸出模式，各模式下 輸出功率均可達到滿功率。

   4、RL 內部阻抗調節

        內部集成了R、L阻抗調節功能，使輸出電壓與電流關 聯R和L 參數，能模擬IEC61000-3-2、3-3標準中有關線纜阻抗功能。

   5、豐富的編程功能

        支 持List、Wave、Step、Pulse、Advanced多種編程功 能；同時能實現諧波和間諧波的模擬編程；支持100組 自定義波形編程。

   6、強大的標準波形庫

         MIX 交流模塊具備UL1741SA、IEEE1547、IEC62116、NB/T32004 分布式能源及T/CPSS1007-2020 開關電源相關標準的測試能力；上位機內置IEC61000-4部分標 準，可一鍵調用。

   產品功能/MIX直流模塊

  1、百微秒級高動態

          MIX 直流模塊可提供快至百微秒級動態性能，提升直 流產品測試至全新高度，實驗室內即可模擬現場異常 工況。

    2、高精度

          測量系統給定mV/mA 級電壓、電流精度。

    3、支持并聯，擴容不降低精度

         MIX 直流模塊配備了高速光纖數字并聯系統，并聯后 系統仍然能達到單機的精度標準。 并聯冗余功能，當運行中部分從機出現非輸出端保 護，其余直流模塊能繼續運行并主動分配電流，保證 測試正常進行。

    4、四種輸出功能

         具備恒壓(CV)、恒流(CC)、恒功率(CP)、恒 阻(CR)(雙向 直流模塊)四種模式指示，其中CC、CV、CP模式可以根 據公式P=UI自動切換，即當輸出端的電壓、電流、功率 任一參量先達到限值時，電源將工作在該模式下。

    5、函數編程

         除了具備傳統的List、Wave、Step、Advanced等編程功 能，還支持函數編輯、正弦波、脈沖波、三角波、自定義波等編程功能，編程數據可保存，并導出至另外一臺 設備運行。

    6、自動源載(雙向直流模塊)

        MX 直流模塊均具備雙向直流源和回饋式負載功能， 兩象限運行能力，在線自動平滑快速無縫切換，即自動“源”“載”轉化，無延遲，能有效避免電壓或電流過沖。

    7、曲線導入導出

        有效的USB存儲設備接入后，可實現數據的導入或?qū)С觥?/span>

    8、自動功率(雙向直流模塊)

        無論“源”“載”條件時，模塊均具備能夠在低電壓時輸 出大電流或高電壓時輸出小電流的恒功率特性。

    9、SAS模式

         SAS 太陽能電池模擬器功能，可以精確模擬太陽能電 池 板 輸 出I-V特性曲線，內置EN50530、Sandia、CGC/GF004 、CGC/GF035等標準中的SAS模型。

   10、電池模擬(雙向直流模塊)

         可模擬錳酸鋰、鈷酸鋰、磷酸鐵鋰、鎳氫電池、三元 鋰、鈦酸鋰、鉛酸電池等多種電池包輸出特性、充放 電特性。

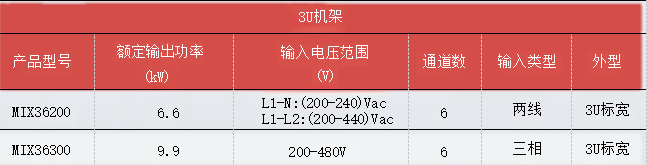

   產品選型/MIX主機系統

  產品選型/交流模塊輸出

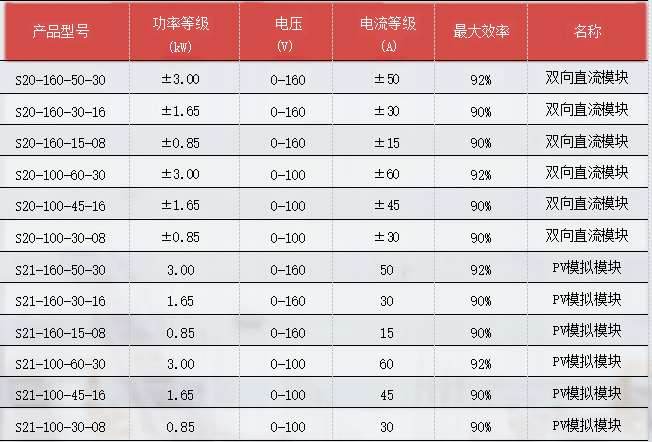

  產品選型/直流模塊輸出
